产品概述

1.功能：可以将放置到圆盘上的工件转送到不同的工位上进行加工或组装。

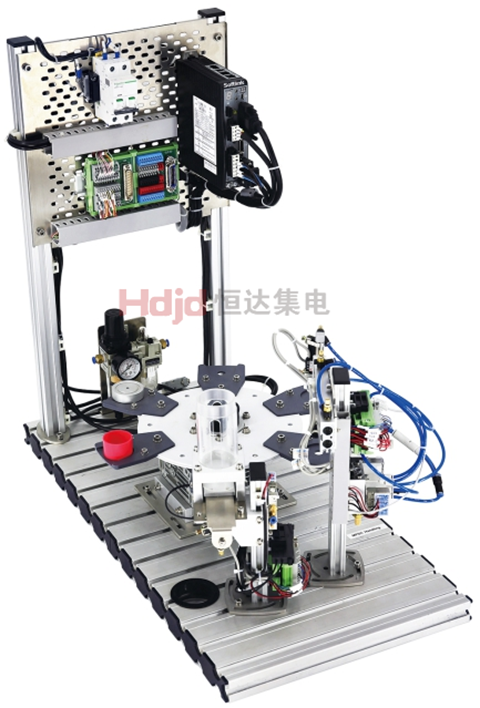

2.单元结构组成：由2-12工位可变工位数转盘机模块、交流伺服电机及驱动器、支架、A4安装版、杯芯供料仓模块、自适应吸盘搬运手、平拉送料手模块、传感器检测模块等组成。

3.主题1：伺服电机控制。使用PLC对伺服电动机进行精准位置、速度、转向、加减速控制。

4.主题2：工位数可变，可与平拉送料手模块，Pick&Place模块（带吸盘）杯体、杯盖供料仓等组成装配系统。

5.项目工作：与加工单元、触摸屏重新组合也可组成高定位精度的加工系统。

培训内容

1.气动技术

2.工作站的结构

3.传感器应用

4.接线连接

5.理解线路图

6.伺服设置、速度、定位控制

7.工件装配

8.工件加工

9.触摸屏控制

10.状况监控

技术数据

1.工作气压:0.4～0.6MPa

2.电源要求:24VDC/4.5A220VAC/5A

3.圆形工件尺寸:最大40mm

4.外形尺寸:350×700×560mm

5.工位数:2-12个
